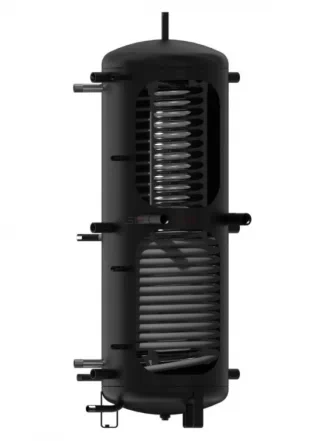

Аккумулирующие баки Drazice NADO v6 выпускаются с двумя патрубками G 6/4" для монтажа нагревательного элемента TJ, максимальной мощностью 2х6 кВт, с удлиненной охлаждающей частью. Бак содержит стальной трубчатый теплообменник с площадью поверхности 2,2 или 3,3 м2 для подключения еще одной отопительной системы (например солнечных коллекторов). Стальной трубчатый теплообменник нельзя применять для проточного нагрева технической воды. Бак содержит внутренний нержавеющий теплообменник для нагрева воды емкостью 20, 25, 35 или 40 литров, в зависимости от размера аккумулирующего бака. По желанию заказчика, размещение патрубков и их количество можно изменить. Аккумулирующие баки поставляются с высококачественной изоляцией «Symbio» изготовленной из полиэфирной шерсти.
Применение:
- Аккумулирование избыточного тепла от теплогенератора системы отопления (электрического, твердотопливного котла или теплового насоса) и нагрев воды системы горячего водоснабжения.
Техническое описание аккумулирующих емкостей Drazice NADO v6:
- Напольные, вертикальные, круглые.
- Нагрев воды системы ГВС производится во внутреннем змеевике из нержавеющей стали проточным способом.
- Змеевик размещен по всей высоте бака при помощи трех вертикальных опор. Подключение к системе ГВС производится при помощи патрубков 5/4".
- Трубчатый теплообменник змеевикового типа для подключения дополнительного источника тепла: гелиоконтура или теплового насоса. Диаметр подключений – 1".
- Два патрубка 6/4“, которые можно использовать как для монтажа электрического нагревательного элемента TJ, так и для организации контуров отопления.
- Электрические нагревательные элементы TJ можно приобрести в качестве дополнительного оборудования.
- Накопительные баки оснащены шестью патрубками диаметром 5/4", двумя патрубками 1" и четырьмя патрубками 1/2".
- Съемная полиуретановая теплоизоляция без фреона толщиной 100 мм в чехле из кожзаменителя с молнией.
- Бак из стали, без обработки внутренней поверхности (ничем не покрывается).
- Использование аккумулирующих (накопительных) баков в системе отопления совместно с тепловым насосом позволит стабилизировать работу и уменьшить частоту включения теплового насоса.
- Использование аккумулирующих (накопительных) баков в системе отопления совместно с твердотопливным котлом позволяет эксплуатировать твердотопливный котел в наиболее комфортном и экономичном для пользователя режиме.
- Использование аккумулирующих (накопительных) баков в системе отопления совместно с электрическим котлом позволяет эксплуатировать электрический котел в экономичном режиме, используя для нагрева теплоносителя ночное время и соответственно оплачивать электроэнергию по льготному «ночному» тарифу.
Рабочие параметры:
- Максимальное рабочее давление бака 3,0 бар.
- Максимальная температура теплоносителя в баке 90ºС.
- Максимальное рабочее давление в змеевике ГВС 6,0 бар.
- Максимальная температура теплоносителя в змеевике ГВС 90ºС.
- Максимальное рабочее давление в змеевике дополнительного источника тепла 10,0 бар.
- Максимальная температура теплоносителя в змеевике дополнительного источника тепла 90ºС.
Упаковка и комплектация:
- Накопительные баки NADO 500, 750, 1000 v6 поставляются без теплоизоляции. Теплоизоляция поставляется в картонной коробке.
- Накопительные баки поставляются с технической документацией.
- Электрические нагревательные элементы поставляются в коробке из прочного картона.
- Внутри упаковки нагревательного элемента находятся: техническая документация и комплект поставки (крепеж, прокладка и ручка термостата).
Технические данные аккумулирующих емкостей Drazice NADO v6
- Объем, л: 750
- Объем накопительного резервуара TUV, л: 35
- Поверхность теплообменника, м2: 8.5
- Поверхность теплообменника для солнечных коллекторов, м2: 2.2
- Макс. давление бака, Бар: 3
- Макс. давление теплообменника, Бар: 10
- Макс. давление теплообменника из нержавеющей стали, Бар: 6
- Макс. температура отоп. воды в баке, °C: 90
- Макс. температура отоп. воды в теплообменнике, °C : 110
- Макс. температура технической воды во внутреннем баке, °C: 90
- Макс. выходная мощность электрического нагревательного элемента типа TJ 6/4", кВт: 2х6
- Вес, кг: 176
