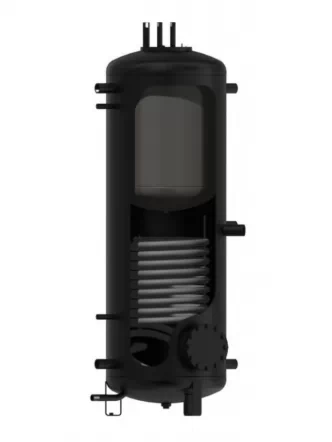

Аккумулирующие баки Drazice NADО v2 производятся с фланцем с межцентровым расстоянием болтов 210 мм для монтажа фланцевого нагревательного элемента ТРК. Емкость содержит теплообменник с площадью поверхности 1,5 м.кв. для присоединения еще одной отопительной системы (например солнечных коллекторов). Бак содержит внутренний эмалированный накопительный бойлер косвенного нагрева емкостью от 100 или 140 литров (в зависимости от величины аккумулирующего бака). По желанию заказчика, размещение патрубков и их количество можно изменить. В стандартном исполнении фланец заглушен.
Применение:
- Аккумулирование избыточного тепла от теплогенератора системы отопления (электрического, твердотопливного котла или теплового насоса) и нагрев воды системы горячего водоснабжения.
Техническое описание аккумулирующих емкостей Drazice NADO v2:
- Напольные, вертикальные, круглые.
- Трубчатый спиральный теплообменник с площадью поверхности 1,5 м2 для присоединения дополнительной отопительной системы (например, солнечного коллектора).
- Фланец с межцентровым расстоянием болтов 210 мм для монтажа электрического нагревательного элемента TPK, который можно приобрести в качестве дополнительного оборудования. В стандартном исполнении фланец заглушен.
- Пять патрубков диаметром 5/4", два патрубка 1" и два патрубка 1/2".
- По желанию заказчика, размещение патрубков и их количество можно изменить.
- Съемная полиуретановая теплоизоляция без фреона толщиной 100 мм в чехле из кожезаменителя с молнией.
- Бак и трубчатый теплообменник изготовлены из стали, без обработки внутренней поверхности (ничем не покрываются).
- Использование аккумулирующих (накопительных) баков в системе отопления совместно с твердотопливным котлом позволяет эксплуатировать твердотопливный котел в наиболее комфортном и экономичном для пользователя режиме.
- Использование аккумулирующих (накопительных) баков в системе отопления совместно с электрическим котлом позволяет эксплуатировать электрический котел в экономичном режиме, используя для нагрева теплоносителя ночное время и соответственно оплачивать электроэнергию по льготному «ночному» тарифу.
- Нагрев воды системы ГВС производится во внутренней эмалированной емкости объемом от 60, 100, 120 или 140 литров, в которой установлен магниевый анод.
- Полный нагрев ГВС (?Т=50°С) возможен только в случае непосредственного подключения накопительного бака к котлу. Совместная работа бака с тепловым насосом или солнечным коллектором обеспечивает только предварительный нагрев ГВС.
Рабочие параметры:
- Максимальное рабочее давление бака 6,0 бар.
- Максимальная температура теплоносителя в баке 90ºС.
- Максимальное рабочее давление теплообменника 10,0 бар.
- Максимальная температура теплоносителя в теплообменнике 110ºС.
- Максимальное рабочее давление внутренней емкости 6,0 бар.
- Максимальная температура теплоносителя во внутренней емкости 90ºС.
Упаковка и комплектация:
- Накопительные баки NADO 500, 750, 1000 ve 2 поставляются на деревянном поддоне без теплоизоляции. Теплоизоляция поставляется в картонной коробке.
- Накопительные баки поставляются с технической документацией.
- Электрические нагревательные элементы поставляются в коробке из прочного картона.
- Внутри упаковки нагревательного элемента находятся: техническая документация и комплект поставки (крепеж, прокладка и ручка термостата).
Технические данные аккумулирующих емкостей Drazice NADO v2
- Объем, л: 750
- Объем накопительного резервуара TUV, л: 140
- Макс. давление бака, Бар: 3
- Макс. давление теплообменника, Бар: 10
- Макс. давление внутреннего бака, Бар: 6
- Макс. температура отоп. воды в баке, °C: 90
- Макс. температура отоп. воды в теплообменнике, °C : 110
- Макс. температура технической воды во внутреннем баке, °C: 90
- Вес, кг: 179
